Geodezik Kubbe Konnektörleri

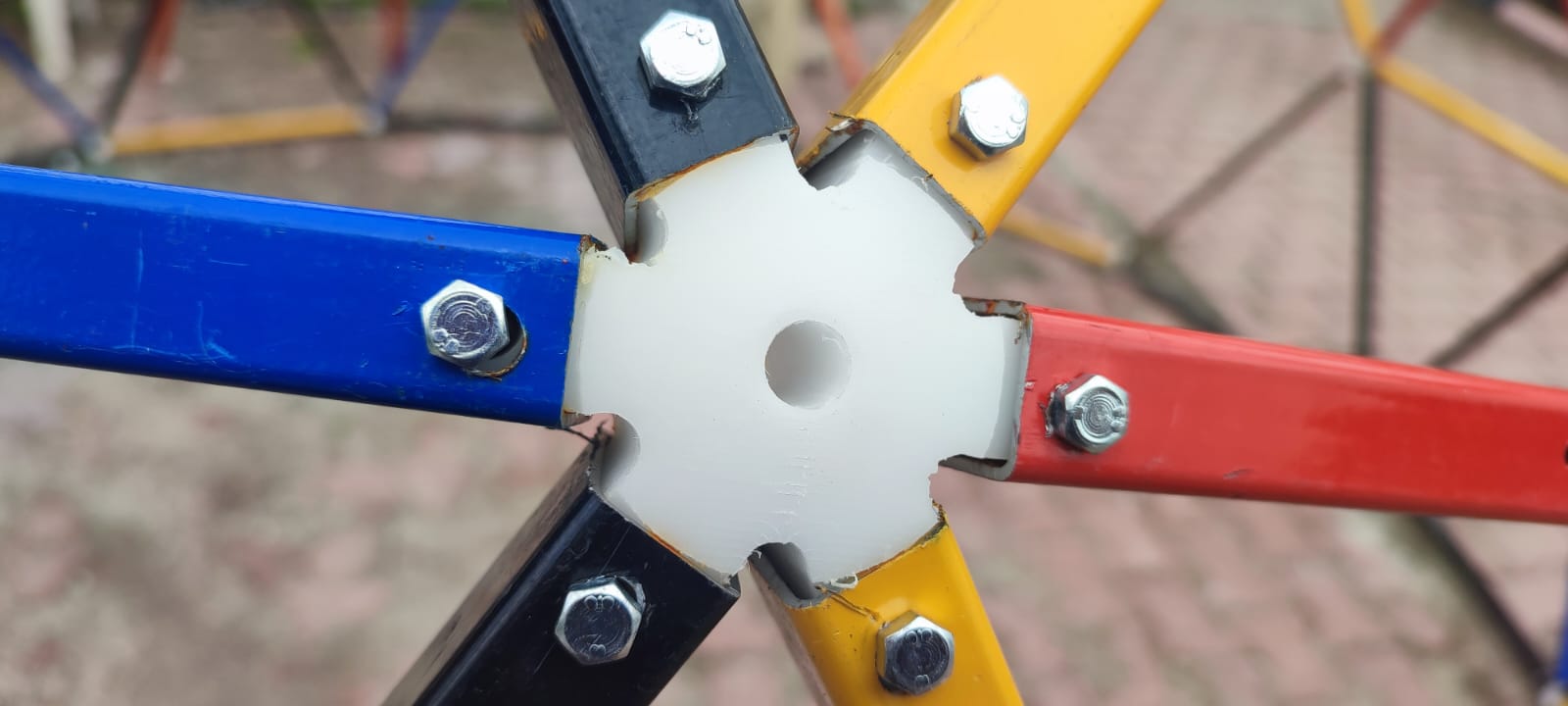

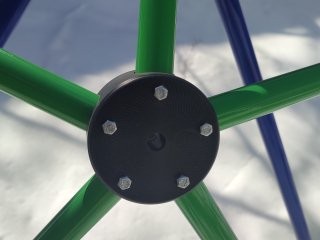

Geodezik kubbe çerçeve sisteminin iki önemli elemanından biri çubuklar, diğeri ise, konnektörlerdir. Çubuklar, istenen çap, geometrik frekans ve geometrik orana göre hesaplanan boyutlarda olmaz ise kubbeyi inşa edemezsiniz. Benzer şekilde çubukları düğüm noktasında birleştiren bağlantı elemanı olan konnektörlerde, yine geometrik frekans ve geometrik orana göre hesaplanan açısal özelliğe sahip değil ise, kubbeyi inşa edemezsiniz. Çünkü konnektörlerin temel görevi, düğüm noktalarında birleşen çubukları kendi doğrultularında tutarak kubbenin oluşumunu sağlamaktır.

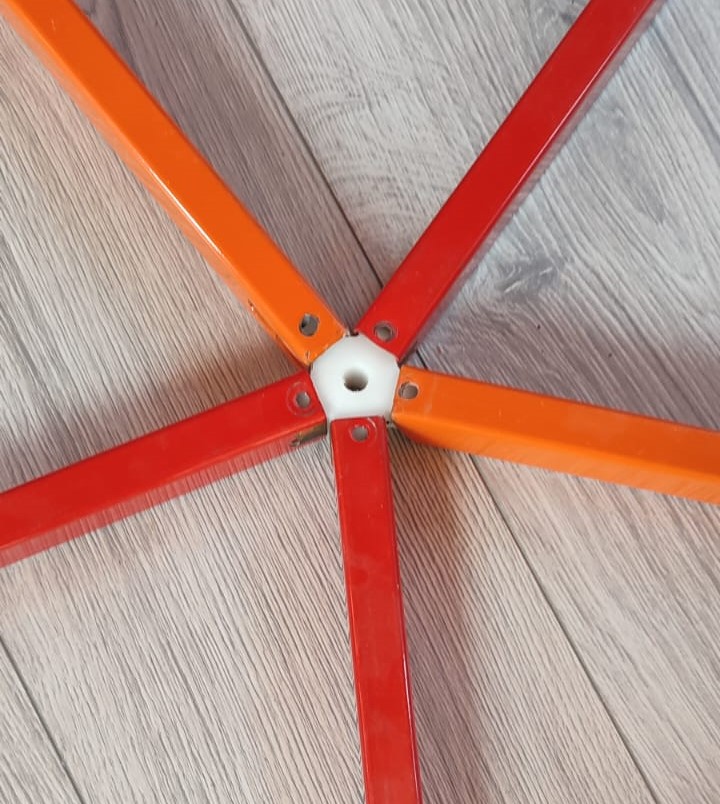

Geodezik kubbeleri konnektörleri ile ilgili üretici firmalar başta olmak üzere, araştırmacılar çok sayıda tasarım geliştirmişlerdir. MaviDome firması olarak, iki yıldan fazla bir sürede konnektörlerle ilgili yapmış olduğumuz ar-ge çalışmaları sonunda, üzerinde çalıştığımız ondan fazla tasarım içinde, burada sizlere sunduğumuz, yüksek mukavemetli mühendislik plastiklerinden olan "DELRİN" konnektörleri geliştirdik. Geliştirdiğimiz konnektörlerle, kubbe karkas sistemi kolay ve hızlı kurulmaktadır. MaviDome konnektörlerimiz, kumaş ya da rijit panel kaplamaların montajının pratik bir şekilde yapılabilmesi için, konnektörlerimiz doğrudan kutu enkesitli çubuk elemanların kullanıma uygun olarak tasarlandı. Konnektörlerimiz, çelik ve alüminyum kutu profile uyumlu olmakla birlikte, ahşap ve boru çubukların ucuna sabitlenecek uygun adaptörlerle dikdörtgen dolu enkesit ve boru çerçeve elemanlar için de uygundur. MaviDome konnektör tasarımımız, özellikle geçici ve acil kullanım amaçlı kubbe yapılarınız için size önemli avantajlar sağlamaktadır.

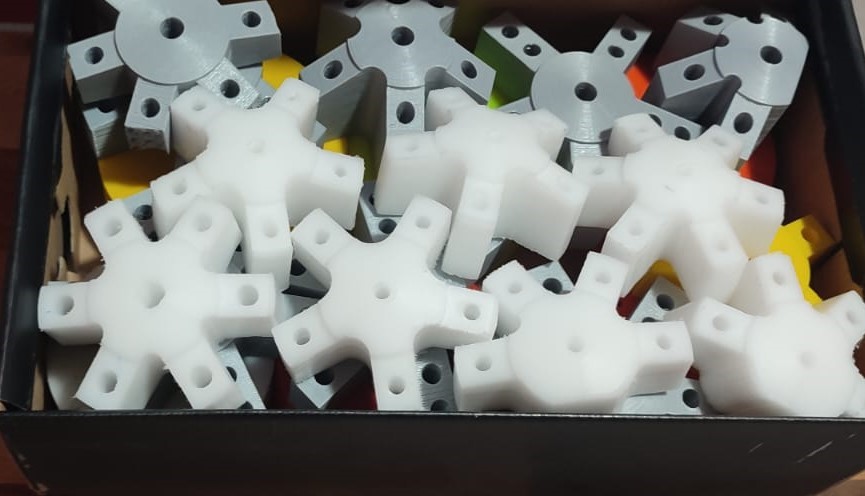

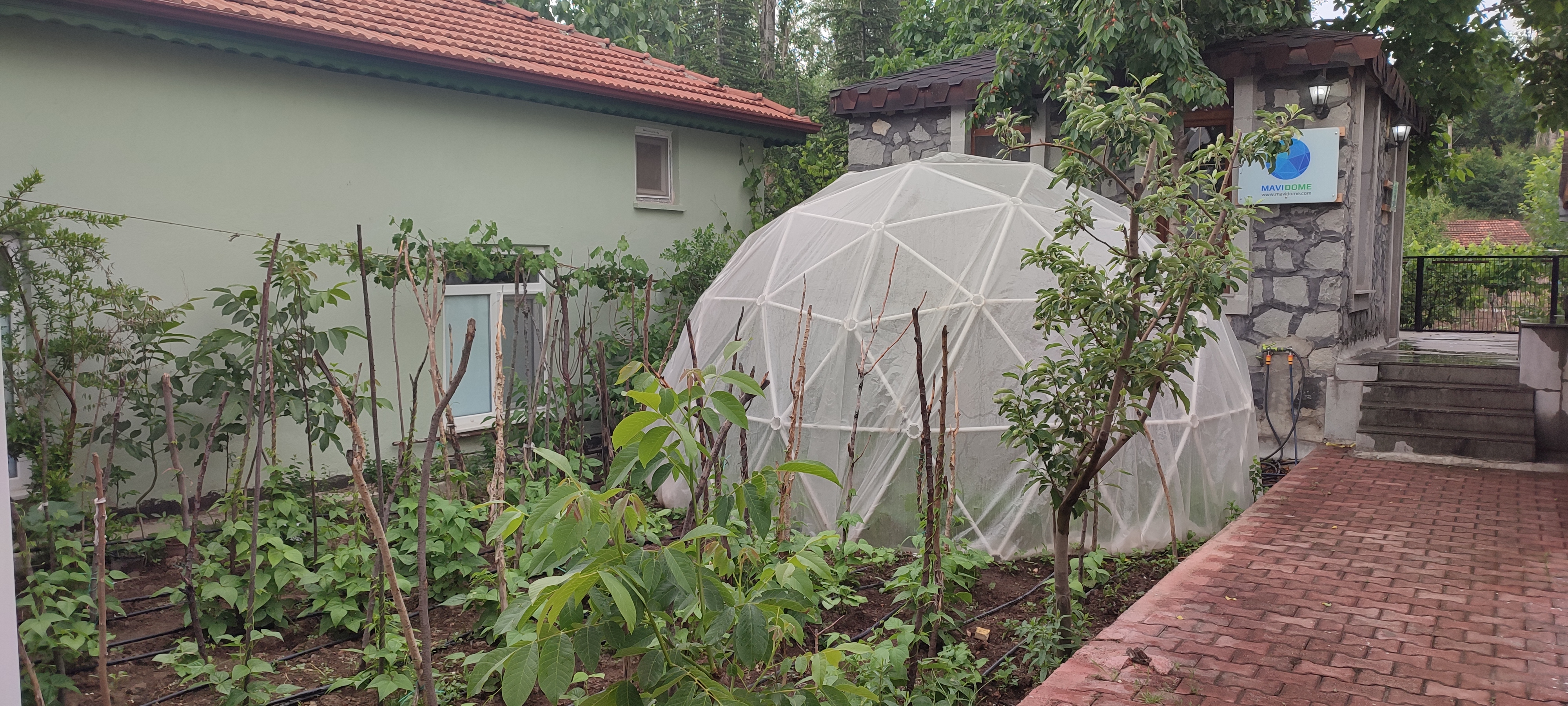

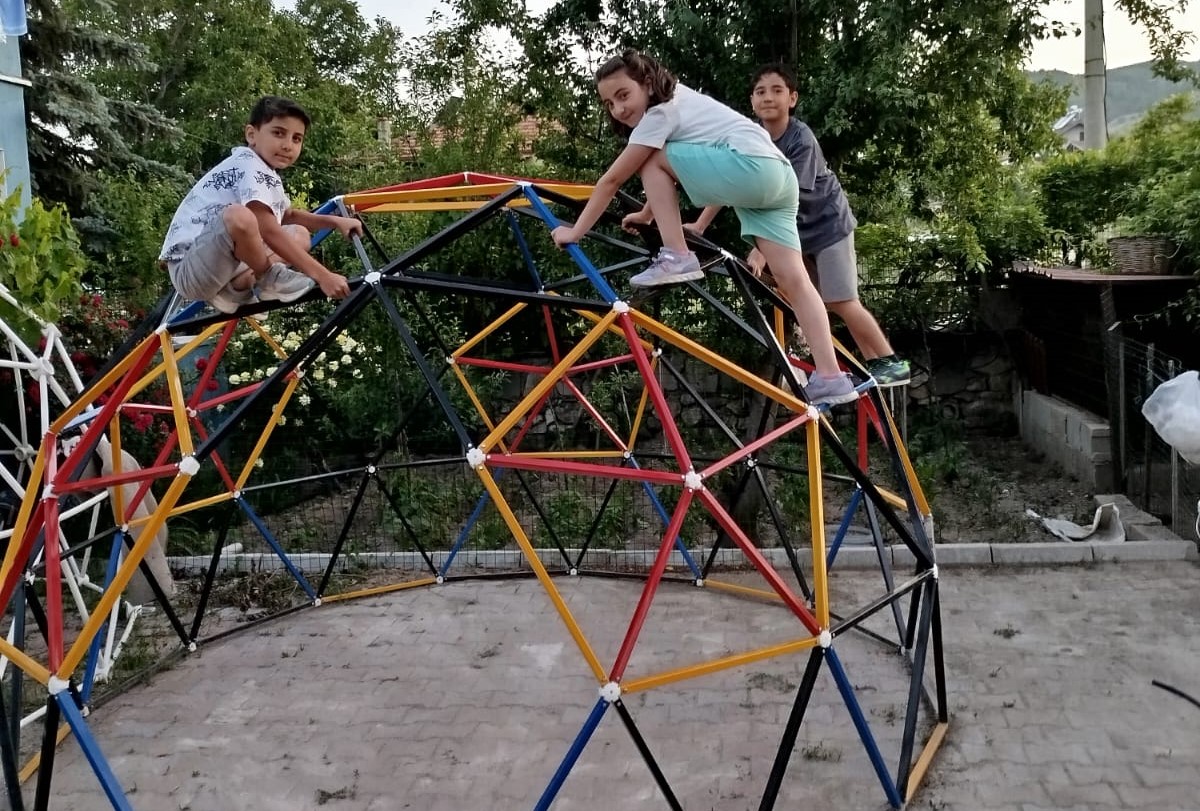

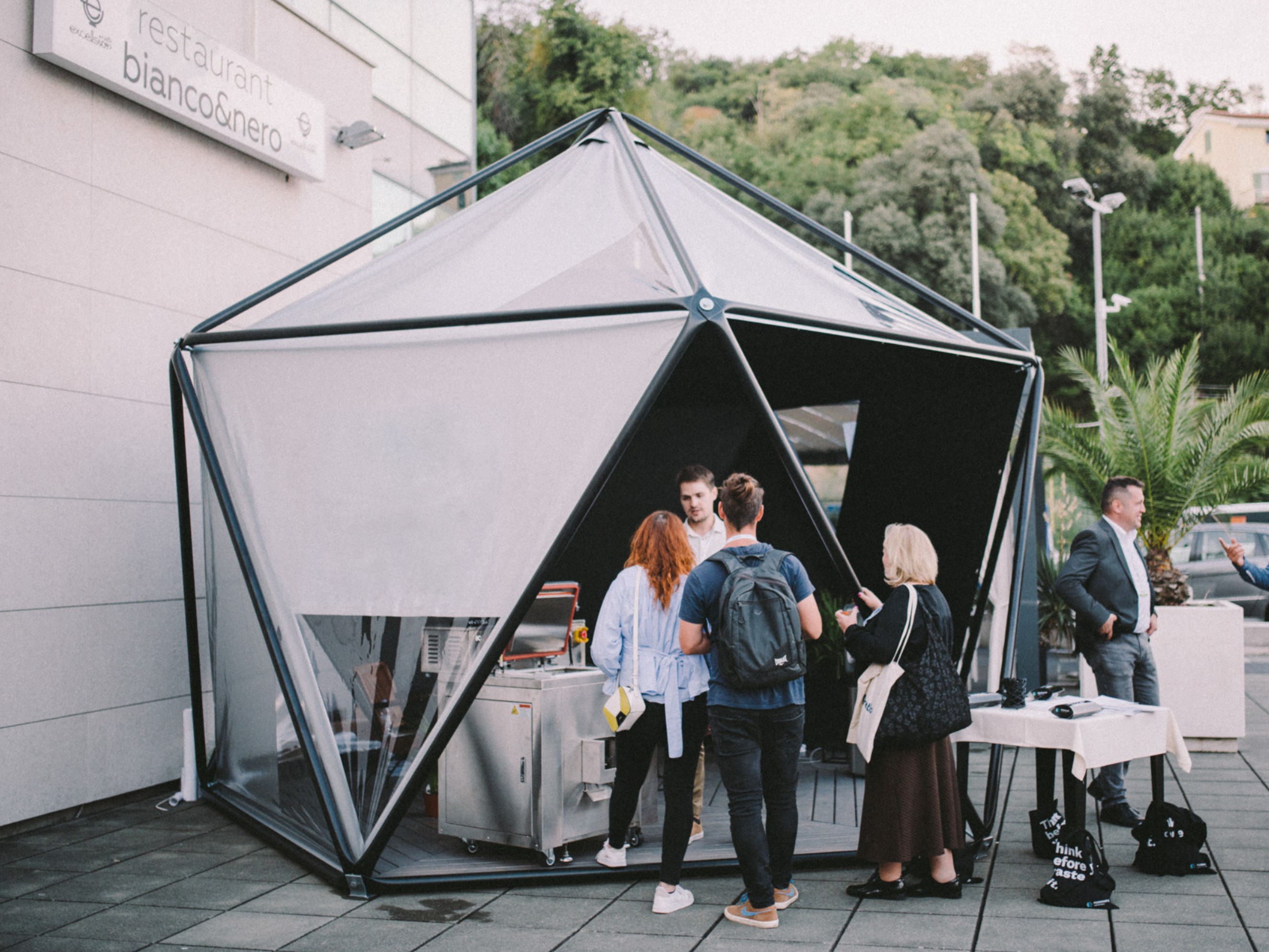

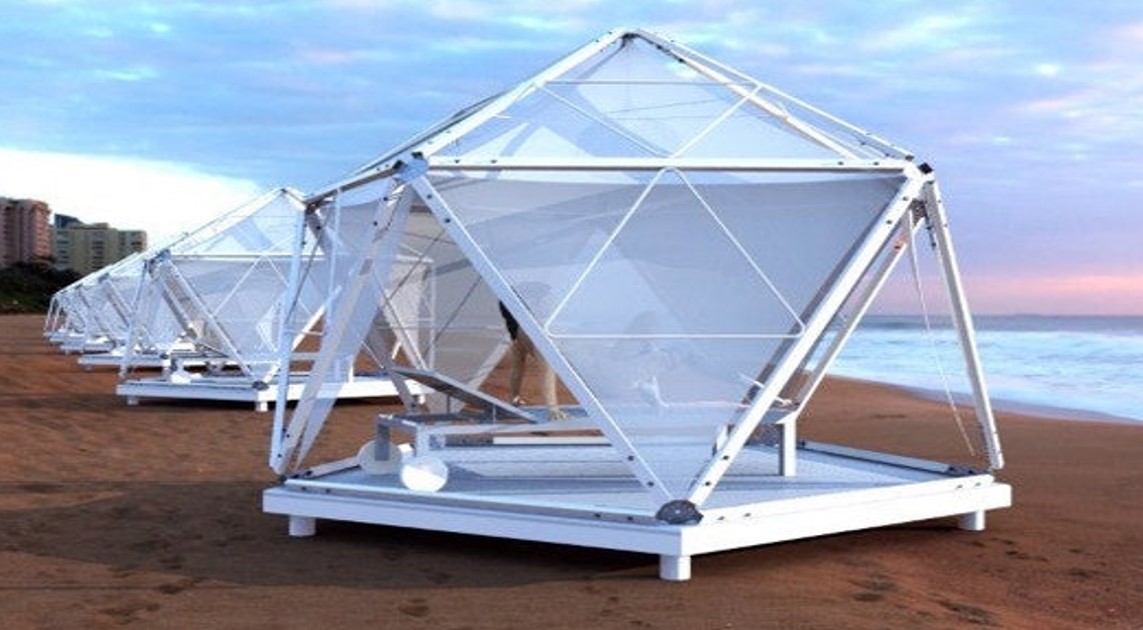

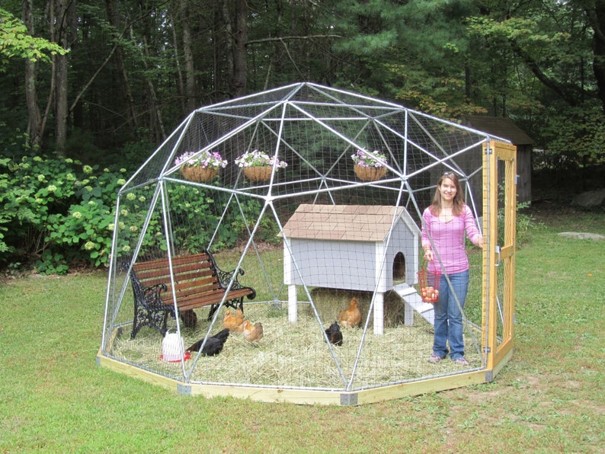

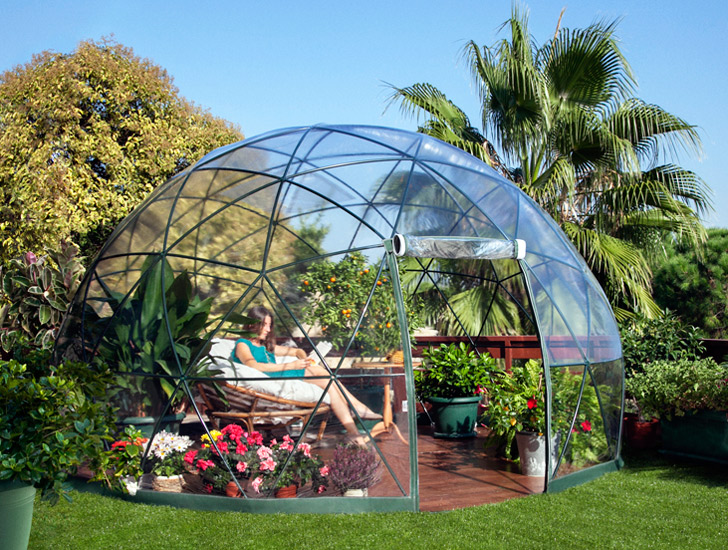

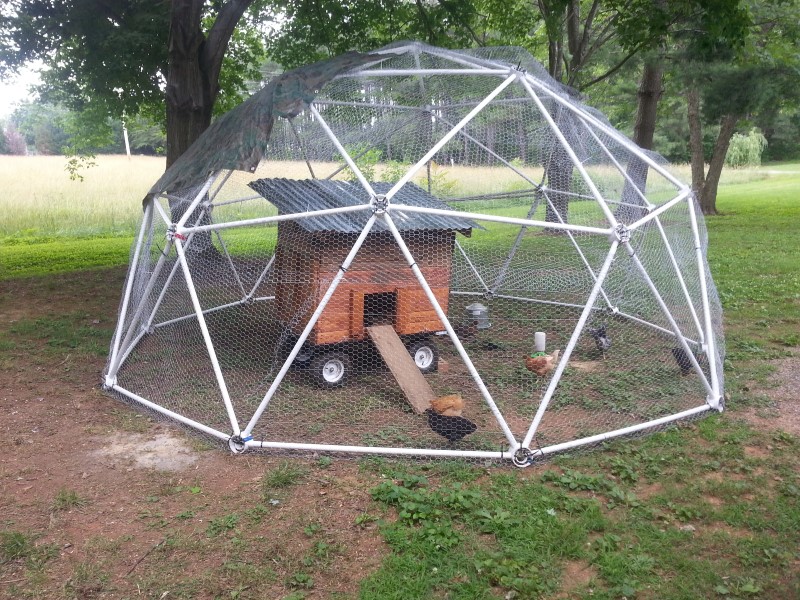

MaviDome geodezik kubbe konnektörleri, en olumsuz koşullarda bile, söküp/takmaya uygun, kolay ve hızlı bir şekilde herkesin kubbesini kurabileceği özelliklerde, atölyemizde yüksek dayanıma sahip mühendislik plastiğinden, CNC makinalarda hassas bir şekilde işlenerek kullanıma sunulmaktadır. MaviDome konnektörleri ile barınma, sera, kış bahçesi, etkinlik vb. kubbenizi çok uygun bir fiyata kendiniz kurabilirsiniz.

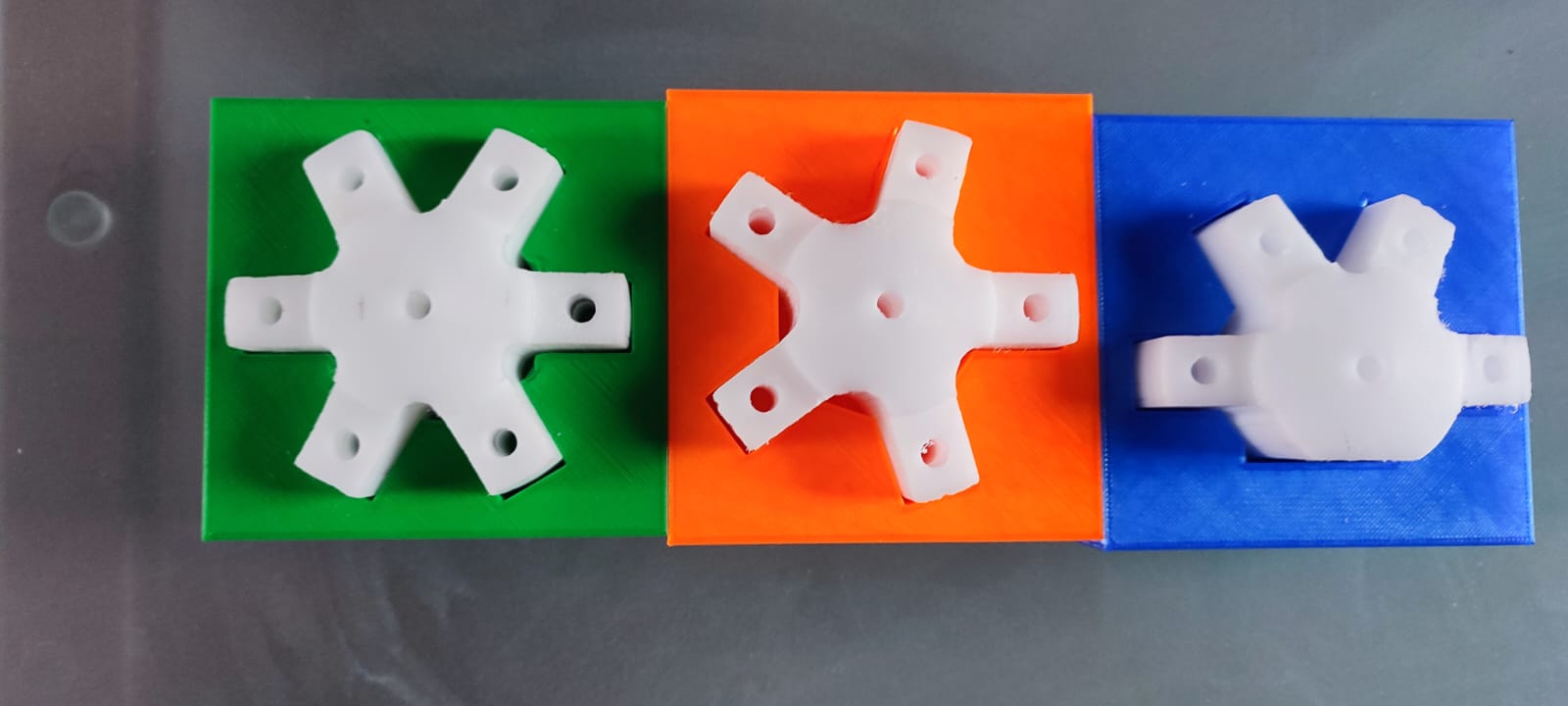

MAVIDOME MDS KONNEKTÖRLERİ

STANDART KUBBELERİMİZ VE GEOMERİK FREKANS/ORAN DEĞERLERİ

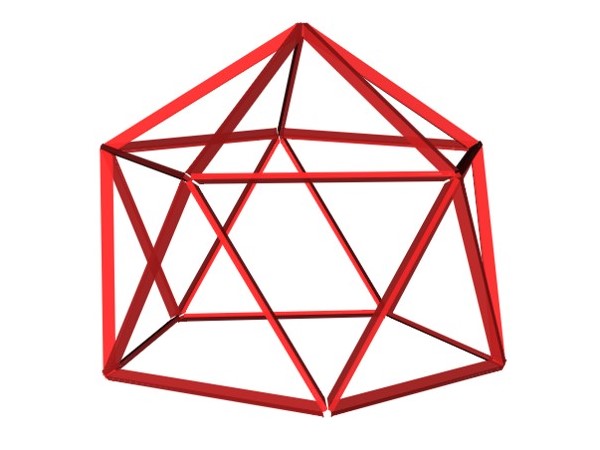

MF1(1V-2/3)

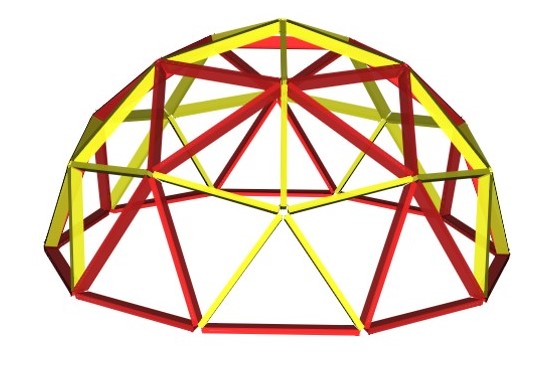

MF2(2V-1/2)

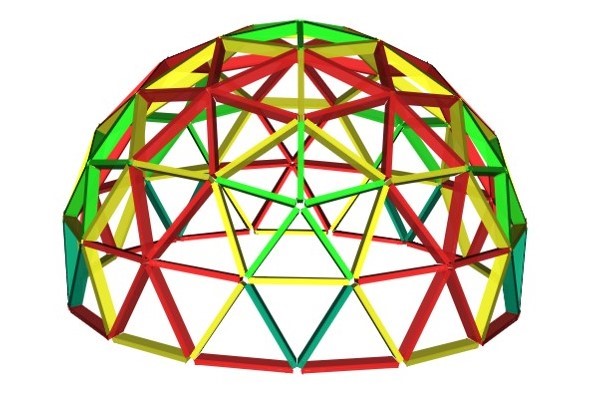

MF3(3V-5/9)

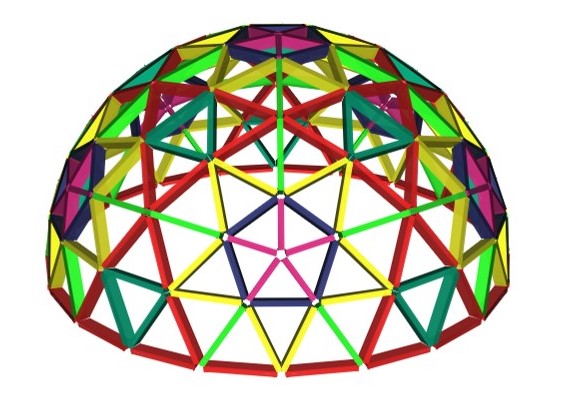

MF4(4V-1/2)

Standart Kubbelerimizin Çerçeve Sistem Ölçüleri
Kubbe Adı	DD(m)	S(m²)	H(m)	Kubbe Eleman Uzunlukları
Kubbe Adı	DD(m)	S(m²)	H(m)	A(cm)	B(cm)	C(cm)	D(cm)	E(cm)	F(cm)	FL(m)
MF1-A	2	1.90	1.45	105.1	-	-	-	-	-	26
MF1-B	3	4.28	2.17	157.6	-	-	-	-	-	36
MF1-C	4	7.60	2.89	210.2	-	-	-	-	-	53
MF2-A	3	7.07	1.5	82.0	92.7	-	-	-	-	66
MF2-B	4	12.57	2	109.3	123.6	-	-	-	-	90
MF2-C	5	19.63	2.5	136.6	154.5	-	-	-	-	120
MF3-A	4	12.57	2.38	65.9	76.5	84.3	88.2	-	-	150
MF3-B	5	19.63	2.97	82.4	95.6	105.4	110.3	-	-	186
MF3-C	6	28.27	3.56	98.9	114.7	126.5	132.3	-	-	222
MF4-A	5	19.63	2.5	63.3	73.8	73.6	78.2	81.2	74.6	210
MF4-B	6	28.27	3	76.0	88.6	88.4	93.9	97.5	89.6	252
MF4-C	7	38.48	3.5	88.6	103.3	103.1	109.5	113.7	104.5	294
DD=Kubbe Çapı, S=Kubbe Taban Alanı, H=Kubbe Yüksekliği, FL=Toplam Çubuk eleman Uzunluğu

Standart Kubbelerimizin Çubuk ve Konnektör Sayıları ve Fiyatları
Kubbe Grubu	Çubuk Sayıları	Konnektör Grubu	Konnektör sayıları			Konnektör Adı	Konnektör Sayısı	Konnektör Fiyatı($) KDV hariç	Konnektör Kol Kesiti(mm)
			6*	5*	4*
MF1 (1V-2/3)	A=25	MD1	-	6	5	MD1-A	11	60	17*17
						MD1-B		75	17*27
						MD1-C		90	17*37
MF2 (2V-1/2)	A=30,B=35	MD2	10	6	10	MD2-A	26	125	17*17
						MD2-B		180	17*27
						MD2-C		220	27*37
MF3 (3V-5/9)	A=30, B=35 C=80, D=20	MD3	40	6	15	MD3-A	61	295	17*17
						MD3-B		420	17*27
						MD3-C		500	27*37
MF4 (4V-1/2)	A=30,B=30 C=60, D=70 E=30, F=30	MD4	65	6	20	MD4-A	91	440	17*17
						MD4-B		620	17*27
						MD4-C		780	27*37
